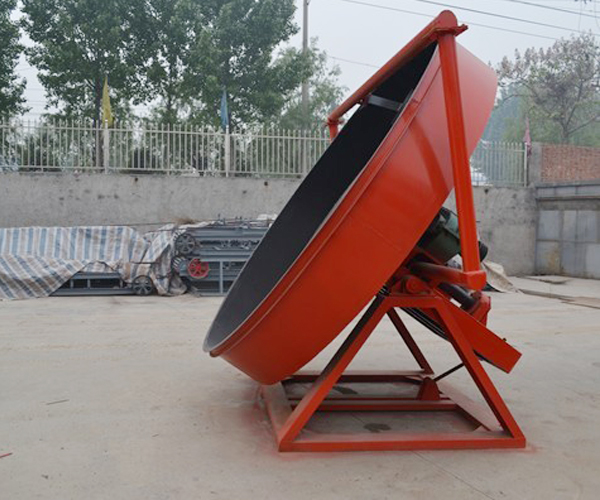

一、用途及特點：
圓盤造粒機造粒盤盤角采用整體圓弧結構,成粒率可達93%以上.造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率,減速機與電動機采用柔性皮帶傳動,起動平穩,減緩沖擊力,提高設備使用壽命.造粒盤盤底采用多條輻射鋼板加強,堅固耐用,永不變形.加厚、加重、堅固的底座設計,不需地腳螺栓固定,運轉平穩.造粒機主齒輪采用高頻淬火,使用壽命增加1倍.造粒機盤內襯高強度玻璃鋼,防腐耐用.本機有造粒均勻、成粒率高、運轉平穩、設備堅固耐用、使用壽命長等特點,是廣大用戶選擇的理想設備。
二、技術參數：
|
型號 |
造粒盤直徑 |
盤邊高度 |
容積(m3) |
轉速r/min |
電機功率 |
生產能力(T/h) |
|
ZL25 |
2500 |
500 |
2.5 |
13.6 |
7.5 |
1-1.5 |
|
ZL28 |
2800 |
600 |
3.7 |
13.6 |
11 |
1-2.5 |
|
ZL30 |
3000 |
600 |
4.2 |
13.6 |
11 |
2-3 |
|
ZL32 |
3200 |
600 |
4.8 |
13.6 |
11 |
2-3.5 |
|
ZL45 |
4500 |
600 |
6.1 |
12.28 |
37 |
10 |
三、安裝與調試圓盤造粒機：
1、安裝：該系列圓盤造粒機出廠后主要有一下部件：
①圓盤造粒機主體，主體包括機架、調節部分和造粒圓盤等結構；
②主減速機一臺，輸入軸裝有皮帶輪，輸出軸裝有小齒輪一件；
③主點動機一臺，裝有皮帶輪一件；
④支撐造粒圓盤裝置，包括主軸一件、滾子軸承兩套、軸承座兩件；
⑤附件：三角帶、地角螺栓。

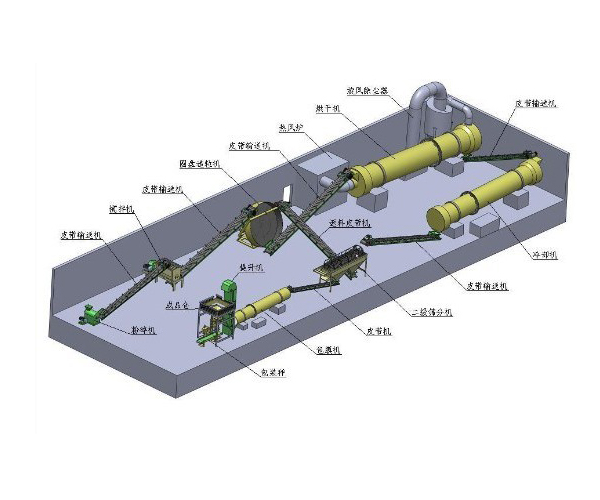

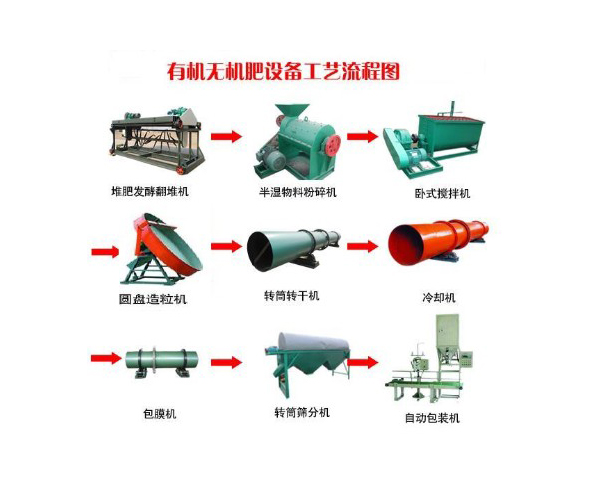

用戶訂貨后，按本廠或自行設計的工藝流程圖，筑好地基，基礎上預留地腳孔?；A(chǔ)打成后應在完全凝固后方可安裝機器。
2、調試：本機出廠前已調整過，并通過嚴格的質量技術檢驗批準合格出廠，但因現場的維修或運轉使用后出現的問題仍需要調整。
